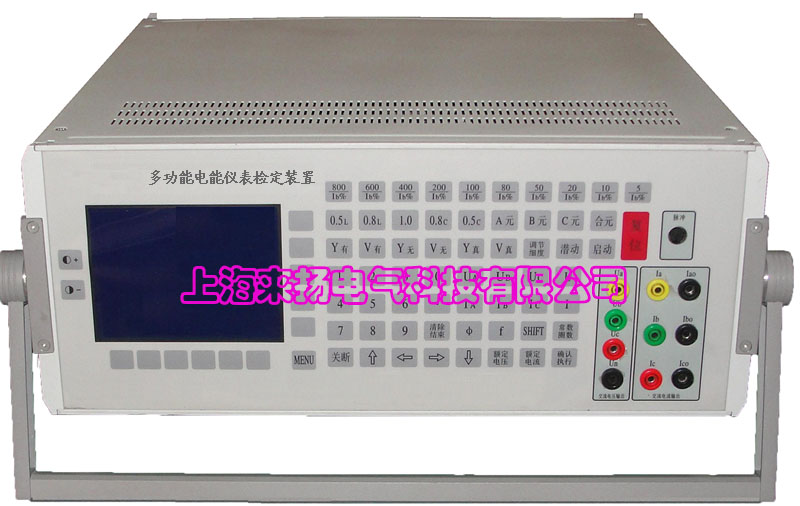

一、概述（LYDNJ-3000新型電力設備“電能電量儀表校驗裝置"快速高精度的測試能力）
LYDNJ-3000多功能電能儀表校定裝置是我公司總結十多年來生產電子型電能表檢驗裝置的經驗，開發出的一種新型便攜式三相電能表檢驗裝置。該裝置采用先進的FPGA和DSP技術，使裝置電路超大規模集成化，電路簡單化，可靠性提高；接線簡捷、操作方便；體積小、重量輕，運輸方便。
二、裝置功能和特點（LYDNJ-3000新型電力設備“電能電量儀表校驗裝置"快速高精度的測試能力）
1、本裝置設計依據
(1)《交流電能表檢定裝置檢定規程JJG597-89》
(2)《中華人民共和國國家標準GB/T 11150-2001電能表檢驗裝置》
(3)《交流電能表檢定規程JJG307-88》
2、功能
本裝置為交流儀表檢驗裝置，內部設有三相寬量限多功能標準表可供校驗各類單、三相交流電能表。
3、特點
(1)裝置采用單相電源供電，方便用戶使用；
(2)先進的功放形式，既有開關功放的高效率，亦有線性功放的高質量輸出；
(3)多重保護系統和高效跟蹤電源以及超大規模集成電路使裝置可靠性更高；
(4)0.1級內置寬量限多功能標準表，省略了標準電壓、電流互感器，使裝置更輕便,而且能對各種電能表進行四象限檢定, 并具有90°無功，60°無功和三線、四線真無功標準，能滿足各類無功表的檢定；
(5)校驗采用專用菜單，液晶顯示，操作簡單方便，脫離PC機可預選校驗點(合元和分元；額定電流百分數，COSф、潛動、起動等)進行自動校表試驗；
(6)輸出電流范圍廣、功率大(0--20A)能滿足所有大小電流量限三相表的檢定需要；
(7)整機體積小、重量輕。
三、主要技術指標（LYDNJ-3000新型電力設備“電能電量儀表校驗裝置"快速高精度的測試能力）
1、裝置準確度和標準配置：
(1)裝置準確度等級：0.1級：
(2)裝置標準表(內置式)：
(a)準確度等級：(標準環境下)
有功電能表：0.1級
無功電能表：0.2級
相位表：±0.3°(1°～360°)
(b)溫度系數：
0.003%/K(0.1IB ≤I≤Imax, COSф=1.0)
0.005%/K(0.1IB ≤I≤Imax, COSф=0.5L)
(c)標準表量程：
電壓表：10V～600V
電流表：0.2A,2A,20A
頻率表：45HZ～65HZ
相位表：0～360°
2、三相電源量程及容量
(1)電壓量程：380V、220V、100V、57.7V；
(2)電流量程：(0.05-20)A；
(3)電壓回路容量：15VA；
(4)電流回路容量：每相20VA；
(5)掛表數量：一塊。
3、輸出調節范圍
(1)電壓、電流調節范圍：0～120%；
(2)相位調節范圍：0°～360°；
(3)頻率調節范圍：45HZ～65HZ。
4、輸出調節細度
(1)電壓、電流調節細度：0.01%；0.1%；1% 三檔；
(2)相位調節細度：0.01°，0.1°，1°三檔；
(3)頻率調節細度：0.01HZ。
5、輸出功率穩定度：優于0.02%/2min；
6、電壓、電流波形失真度：優于0.5%；
7、絕緣
(1)輸出電壓、電流回路對外殼：>5MΩ；
(2)輸出電壓回路對電流回路 ：>5MΩ；
(3)電源對外殼：>5MΩ。
8、環境條件
工作溫度： 0℃～40℃
相對濕度： ≤85%
9、工作電源
AC220V±15%
10、外觀尺寸及重量
外觀尺寸： 4U: 440mm X 180mm X 450mm
重量： 20Kg
四、裝置組成：（LYDNJ-3000新型電力設備“電能電量儀表校驗裝置"快速高精度的測試能力）
1、原理框圖：圖(一)
說明：本裝置由我廠很新采用的很先進的FPGA和DSP技術研制的控制信號系統和先進的開關電源跟蹤技術研制的功率放大器組成,邏輯控制和信號部分主要由大規模集成電路芯片FPGA(可程控邏輯電路)、DSP(高速數據處理器)和多路D/A轉換電路組成。FPGA電路芯片可由程控組成系統中的誤差計數電路，控制所需的I/O口，產生三相電壓、電流信號的數字控制電路等，具有控制靈活、功能多、體積小、可靠性高等優點。替代以往要數塊印制板、幾十個集成電路片的電路，再加上DSP數據處理器高速處理數據的強大功能相結合，一塊印制板就完成了三相信號的產生(包括迭加多次諧波)、幅度控制、調頻、移相，電壓、電流量程控制，多路誤差計算器、通訊等諸多功能。
2.功率放大器：
這套裝置中我廠研制了一種新型的功放電路，該功放既具有接近開關功率放大器的高效率和線性功放的高指標 (失真度優于0.5%)。由于效率提高、體積減小，再加上采用高可靠性的歐姆龍繼電器，我們把三相電壓功放和電流功放放在一個4U機箱內，接線簡單、檢修運輸方便。
3.標準表：
裝置內置三相寬量限多功能標準表：標準表常數在不同電壓和不同電流下是不同的，在作為裝置標準時，常數是通過通訊口傳輸到裝置系統的。標準表準確度0.1級。
